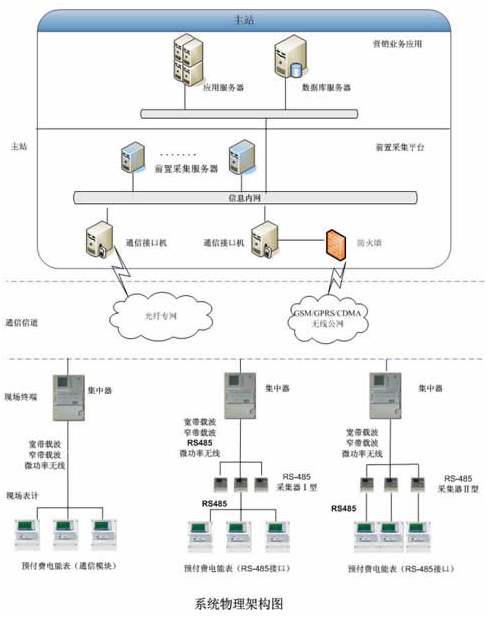

【主站】
主站是對電力用戶的用電信息進行采集、處理和實時監控的系統，實現用電信息的自動采集、計量異常監測、電能質量監測、用電分析和管理等綜合應用。
【通信信道】
通信信道實現現場終端到主站的數據傳輸，信道可選用光纖專網、GSM/GPRS/CDMA無線公網、230M專網等不同的通信信道進行數據傳輸，具體采用某種通信信道需要因地制宜，根據用戶的環境特性選擇合適的信道，系統支持采用多種信道來完成系統的數據通信。
采集終端
·現場采集終端，在本系統中主要是低壓集中抄表終端，包括低壓集中器、低壓采集器和手持單元，負責電能信息的采集、數據管理、數據傳輸以及執行或轉發主站下發的控制命令。這一層位于380V配電變壓器附近，是整個系統的核心層。
·低壓集中器集中管理一個區域內的電能表數據采集、數據處理和通信管理，它可與低壓采集器或具有通信模塊的電能表交換數據。
·低壓采集器直接采集電能表數據，并與低壓集中器交換數據。
·手持單元實現低壓集中器、低壓采集器、電能表的本地?cái)?shù)據采集和參數設置。
·低壓集中器
低壓集中器是指收集各低壓采集終端或電能表的數據，并進行處理儲存，同時能和主站或手持設備進行數據交換的設備，簡稱集中器。集中器是集抄系統的核心部 分，主要負責通過寬帶或窄帶載波方式、RS485方式、微功率無線方式直接抄收電表數據或者通過采集器轉發采集電表數據，然后集中器通過無線 GSM/GPRS/CDMA、有線PSTN、以太網等上行接口與主站通訊。
·低壓采集器
低壓采集器是集中器和電表的中間抄收環節，用于采集電能表信息并與集中器交換數據。采集器依據功能可分為基本型采集器和簡易型采集器，基本型采集器又稱為 Ⅰ型采集器，能夠抄收和暫存電能表數據，并根據集中器命令將儲存的數據上傳給集中器。簡易型采集器又稱為Ⅱ型采集器，直接轉發低壓集中器和電能表間的命令 和數據。
【現場表計】
現場表計位于電力用戶端，根據不同的用戶性質安裝不同類型的電能表，電能表的通信方式一般包括RS485接口，最新符合國家電網智能電表標準的電表還可以靈活更換通信模塊，通過和集中抄表終端同樣通信模塊的配合，可以實現對現場表計的數據采集。
【輔助設備】
紅外掌上電腦可通過紅外設置電表表號、費率時段等信息，用于現場維護。
